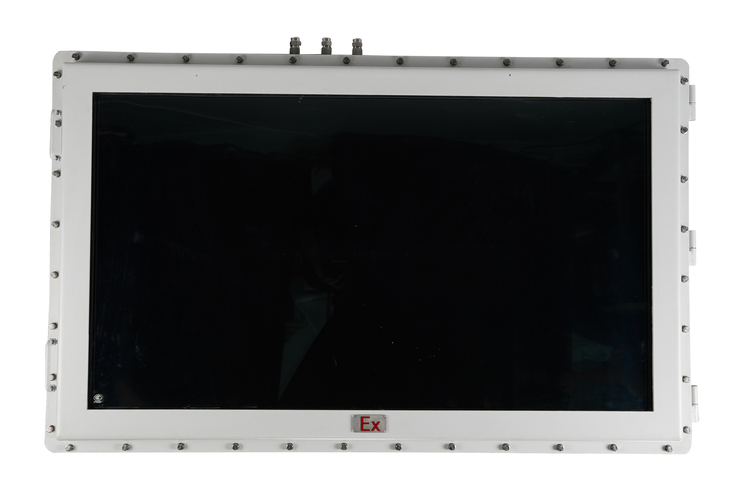

Modbus TCP網口防爆液晶屏
CLEx-LC系列工業防爆液晶屏，駟駿通顯品牌的一款專業用于2區（IIB）爆炸性氣體環境下危險場所、以及爆炸性粉塵環境下的A21 A22危險場所、隔爆型（Ex d）工業液晶防爆顯示屏終端設備，可滿足應用于石油、化工、醫藥、紡織以及軍工等等有防爆要求的應用場景下，防爆型工業液晶屏覆蓋尺寸范圍有10吋-----86吋。
此系列的工業防爆顯示屏整體產品通過國家防爆認證，整屏取得具有合格資質的國家認證機構出具的防爆合格證書，面向工業應用領域，在行業內更優的將工業組態軟件技術、工業網絡通信技術與LCD液晶顯示駆動技術完整而可靠地融合為一體，防爆顯示屏設備本身內置通訊接口硬核與軟件協議內核、完全免二次開發編程、可以直接支持工廠自動化領域常用的Modbus TCP工業以太網協議，支持TCP/IP 服務端（Server）運行模式，也可以支持TCP/IP 客戶端（Client）運行模式，可快捷輕松與工業領域支持Modbus通信協議的PLC系統、DCS系統、以及智能儀器儀表實現實時數據直連直通。
| 防爆參數 | |
|---|---|
| 防爆標志 | Ex d IIB T6 Gb / Ex tb A21 T80℃ |
| 電氣參數 | |
| 工作電壓可選擇 | DC24V (18-30V DC） 或者AC220V (85-264V AC50/60HZ) |
| 防爆屏幕尺寸 | 10吋≤顯示區域尺寸≤ 98英寸 |
| 屏幕顯示面可選 | 單面顯示、 雙面顯示、 或者三面顯示 |
| 屏幕亮度范圍 | 350----3000cd/㎡ |
| 內置通信端口 | 1*RS232 / RS485串口 1*RJ45網口 1*VGA 或者1*HDMI 2.0 |
| 可選配通信協議 | Profinet EtherNet/IP Modbus TCP CC-Link IE Profibus CC-Link Modbus |
| 可配音頻/警示燈 | 1*30W防爆喇叭匹配智能語音 2*30W防爆喇叭匹配智能語音 1*防爆頻閃警示燈 |
| 機械參數 | |
| 屏體材質 | 可選用碳鋼材質、 304不銹鋼材質、 或者316L不銹鋼材質的屏體 |
| 安裝方式 | 可選擇壁掛安裝、落地安裝、或者懸掛吊頂安裝方式 |
| 電纜引入裝置 | M20*1.5內螺紋，供防爆撓性連接管螺紋對接 |
| 環境指標 | |
| 環境溫度 | 標準溫限0---+50℃ 寬高溫限-10---+60℃ 超寬溫限-30---+65℃ |
| 相對濕度 | 10---85%RH（+25℃） 額外加裝擋雨裝置可直接用于戶外防雨應用場景 |
CLEx系列液晶工業防爆屏主要應用場景：
可應用于各行各業里對現場有安全防爆需求的工業現場，為用戶提供一個防爆型智能化多功能液晶顯示終端設備。用戶可自主自如、特別顯著去動態顯示設備產線控制流程、以及生產管控制程中所涉及的核心工業參數、管控信息；讓這些用戶極為關注的實時數據、信息呈現在最需要顯示的位置。
油氣鉆采、石油、及石化制造業
石油、油氣燃料儲存、運輸及商業流通領域
新能源鋰電池、精細化工、農藥化工制造業
醫藥化工、生物制藥制造業
武器、彈藥、艦船等軍工生產制造業
CLEx系列工業防爆屏主要工藝特別介紹
CLEx系列工業防爆屏觀察窗口的透明玻璃，工藝嚴格、選材精良。均采用雙鋼干法PVB夾膠專業防爆玻璃，其中鋼化玻璃采用高透性的超級白玻（最優透光率高達99%），PVB夾膠層則采用優質潔凈高透高韌PVB膠片，并在防爆玻璃正面+四周采用倍安雙道密封工藝，耐老化耐高溫高粘著力正面的膠料密封與環氧樹脂全澆注的邊沿密封溝道專業組合，其中超級白玻雙鋼干法PVB夾膠專業防爆玻璃依據防爆屏不同尺寸可選擇如下：
4+0.76PVB+4 超級白玻雙鋼干法PVB夾膠防爆玻璃
5+0.76PVB+5 超級白玻雙鋼干法PVB夾膠防爆玻璃
6+1.14PVB+6 超級白玻雙鋼干法PVB夾膠防爆玻璃
8+1.52PVB+8 超級白玻雙鋼干法PVB夾膠防爆玻璃
10+1.52PVB+10 超級白玻雙鋼干法PVB夾膠防爆玻璃
專業備注：
雙鋼干法PVB夾膠專業防爆玻璃的制備工藝、防爆性能原理與安全性
8+1.52PVB+8 表示：兩片8mm厚度的超級白玻鋼化玻璃，中間PVB夾膠層厚度為1.52mm
鋼化玻璃原坯透光性從優到低分級為：超級白玻 ＞ 白玻 ＞ 綠玻

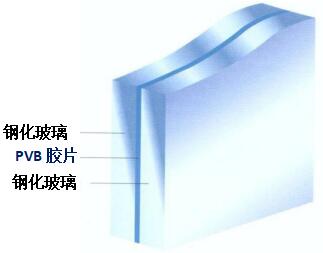

制備工藝與汽車前擋風玻璃類似，采用兩片同等厚度的鋼化玻璃，并在兩片鋼化玻璃中間夾一層厚度在0.76---1.52mm范圍強韌PVB（中文名：聚乙烯醇縮丁醛，英文名：Polyvinyl butyral）膠片，放入高壓釜里在高溫高壓條件下溶膜而成。PVB膠片品質與嚴格溶膜工藝對成品透光品質保障非常關鍵，此工藝既保證了PVB夾膠層在兩片鋼化玻璃中間夾層厚薄非常均勻分布，同時又確保兩片鋼化玻璃粘結牢固與可靠。質量沒有保障的PVB夾膠片既影響兩片鋼化玻璃粘結可靠性，更影響液晶屏透光的均勻度。
由于PVB膜層具有高速抗張力，所以當鋼化玻璃受到巨大爆炸沖擊力沖擊或撞擊時，PVB膜層能迅速吸收并消耗爆炸沖擊能量，而且與鋼化玻璃高速剝離；剝離后的膜層隨外力的作用而延伸，當鋼化玻璃破碎為無銳角的顆粒狀時，玻璃顆粒被牢牢粘附在膠膜上不能四處飛射，避免對周圍人員和設備造成傷害和破壞；同時鋼化玻璃破碎釋放出的能量，被高速延伸的PVB膜層迅速吸收并消耗。由于膜層吸收了爆炸沖擊動能，降低了沖擊速度，從而降低了爆炸沖擊力的貫穿作用。
雙鋼干法PVB夾膠專業防爆玻璃相對于單層鋼化玻璃/亞克力板，在以下總體綜合性能方面表現極為優異：
抗爆炸沖擊力性能
抗爆炸穿透力性能
光照條件下（含紫外線）抗老化性能
爆炸情況下的安全性能
